CJM290Q機床
產品中心 CJM系列輕型車床產品

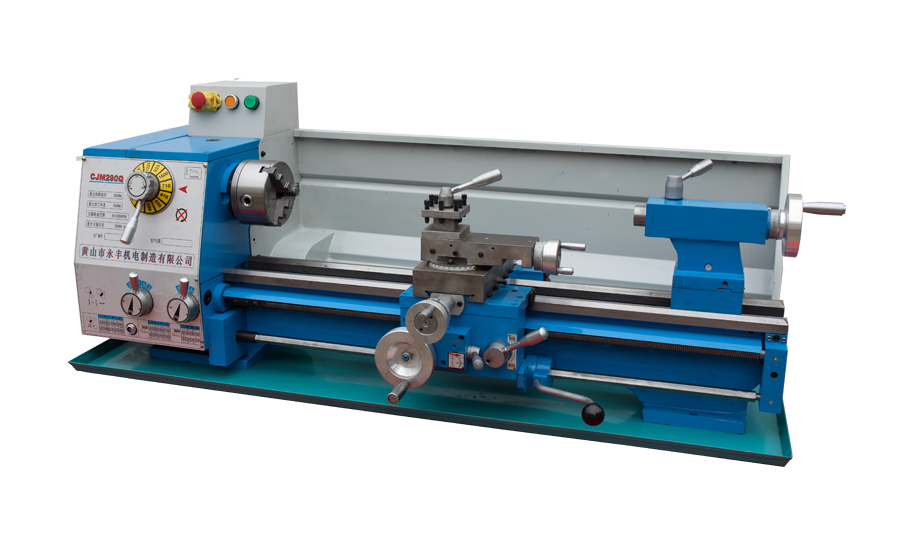

CJM290Q機床

CJM290Q機床主要特點

◆ 主軸箱全齒輪傳動,循環檔12級調速

◆ 12級變速進給箱、涵蓋常用螺紋螺距

◆ 縱橫向自動進給,采用互鎖機構,安全性好

◆ 兩山兩矩導軌,精度高,剛性強

◆ 工業機床的操縱桿;尾座凸輪鎖緊


技術參數

     號


CJM 290Q/500

CJM290Q/700

床身上最大工件回轉直徑

290mm

最大工件長度(兩頂尖中心距)

500mm

700mm

中拖板上最大工件回轉直徑

190 mm

主軸通孔直徑

26mm

主軸錐孔

MT.4#

中拖板最大橫向行程

160mm

小刀架最大縱向行程

70mm

公制螺紋范圍/種數

0.25~5.0mm/18

英制螺紋范圍/種數

4~96T.P.I/36

模數螺紋范圍/種數

0.35~2.5M.P/14

徑節螺紋范圍/種數

7~96D.P/24

主軸每轉刀架縱向進給量范圍

0.035~0.375mm/r

主軸每轉刀架橫向進給量范圍

0.0175~0.188mm/r

尾架套筒最大移動量

75mm

尾座套筒錐

MT.3#

主軸轉速級數

12

主軸轉速范圍

80~1600 rpm

電機功率

750W

凈重/毛重

170/190kg

195/225kg

外形尺寸 (長×寬×高)

107×57×57cm

127×57×57cm

包裝尺寸 (長×寬×高)

120×61×69cm

140×61×69cm


隨機附件

規

選購附件

三爪卡盤

φ125

油盤

底柜

呆頂尖

MT3#,MT4#

中心架

跟刀架

刀架扳手


四爪單動卡盤

過渡盤

內六角扳手

45、6

花盤

亂扣盤

雙頭呆扳手

12-1417-19

交換掛輪

活絡頂尖

卡盤扳手


冷卻系統

兩軸光柵尺

皮帶



O610

快換刀架(美式歐式)

工作燈



CJM290Q機床主要特點

◆ 主軸箱全齒輪傳動,循環檔12級調速

◆ 12級變速進給箱、涵蓋常用螺紋螺距

◆ 縱橫向自動進給,采用互鎖機構,安全性好

◆ 兩山兩矩導軌,精度高,剛性強

◆ 工業機床的操縱桿;尾座凸輪鎖緊


溫馨提示:

1.本公司產品會持續改進與更新,如有變更,恕不另行通知;

2.因機床配置要求不同,產品圖片與實物可能會有區別,以實物機床為準。
