CJM320C機床
產品中心 CJM系列輕型車床產品

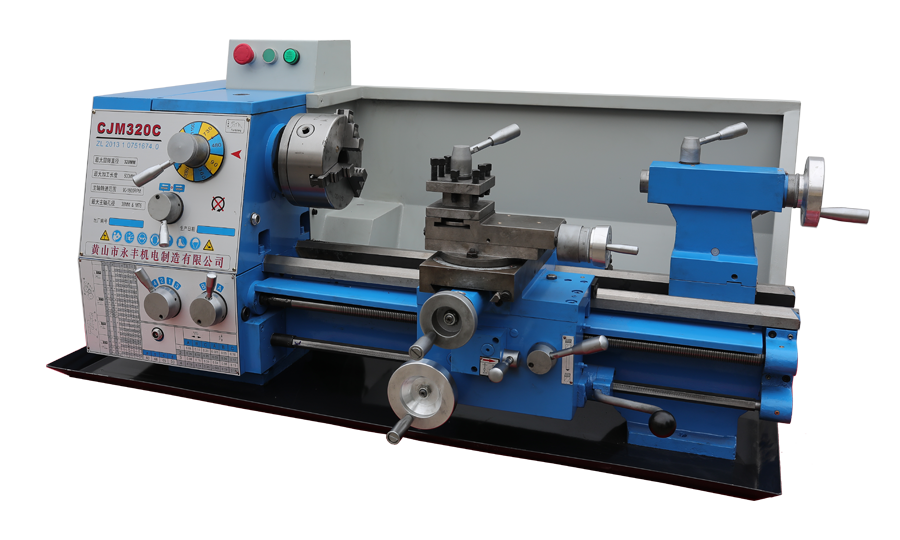

CJM320C機床

CJM320C機床主要特點

主軸箱全齒輪傳動，循環檔8級調速，發明專利技術

◆ 12級變速進給箱、涵蓋常用螺紋螺距

◆ 縱橫向自動進給，采用互鎖機構，安全性好

◆ 兩山兩矩加寬導軌，高頻淬火，剛性強

◆ 斜塞鐵式刀架拖板；尾座凸輪鎖緊；工業機床操縱桿

型     號

CJM320C/500

CJM320C/750

床身上最大工件回轉直徑

320 mm

最大工件長度

500mm

750mm

中拖板上最大工件回轉直徑

165 mm

主軸通孔直徑

38 mm

主軸錐孔

MT.5#

刀架最大橫向行程

160 mm

小刀架最大縱向行程

75 mm

加工公制螺紋種數

18

加工公制螺紋螺距范圍

0.20～3.5 mm

加工英制螺紋種數

34

加工英制螺紋螺距范圍

4?～48 （1″/n）　

加工模數螺紋種數

16

加工模數螺紋螺距范圍

0.20～1.75 π

加工徑節螺紋種數

24

加工徑節螺紋螺距范圍

16～120 π/DP″

主軸每轉刀架的縱向進給量

0.05～0.35 mm/r

主軸每轉刀架的橫向進給量

0.025～0.18 mm/r

尾架套筒的最大移動量

60 mm

尾座套筒錐孔

MT.3#

主軸轉速級數

8

主軸轉速范圍

90～1800 rpm

電     機

750W 380V 50HZ (或220V 50HZ)

凈     重

260㎏

280㎏

毛     重

300㎏

320㎏

外形尺寸 (長×寬×高)

1170×650×650

1420×650×650

包裝尺寸 (長×寬×高)

1250×700×760

1500×700×760

隨機附件

規     格

選購附件

三爪卡盤

φ160

油盤

底柜

呆頂尖

MT3#，MT5#

中心架

跟刀架

刀架扳手


四爪單動卡盤

過渡盤

內六角扳手

4、5、6

花盤

亂扣盤

雙頭呆扳手

11-13,12-14，17-19

交換掛輪

活絡頂尖

卡盤扳手


冷卻系統

兩軸光柵尺

皮帶



A型800

快換刀架（美式歐式）



CJM320C機床主要特點

主軸箱全齒輪傳動，循環檔8級調速，發明專利技術

◆ 12級變速進給箱、涵蓋常用螺紋螺距

◆ 縱橫向自動進給，采用互鎖機構，安全性好

◆ 兩山兩矩加寬導軌，高頻淬火，剛性強

◆ 斜塞鐵式刀架拖板；尾座凸輪鎖緊；工業機床操縱桿



溫馨提示：

1.本公司產品會持續改進與更新，如有變更，恕不另行通知；

2.因機床配置要求不同，產品圖片與實物可能會有區別，以實物機床為準。
