CJM360機床
產品中心 CJM系列輕型車床產品

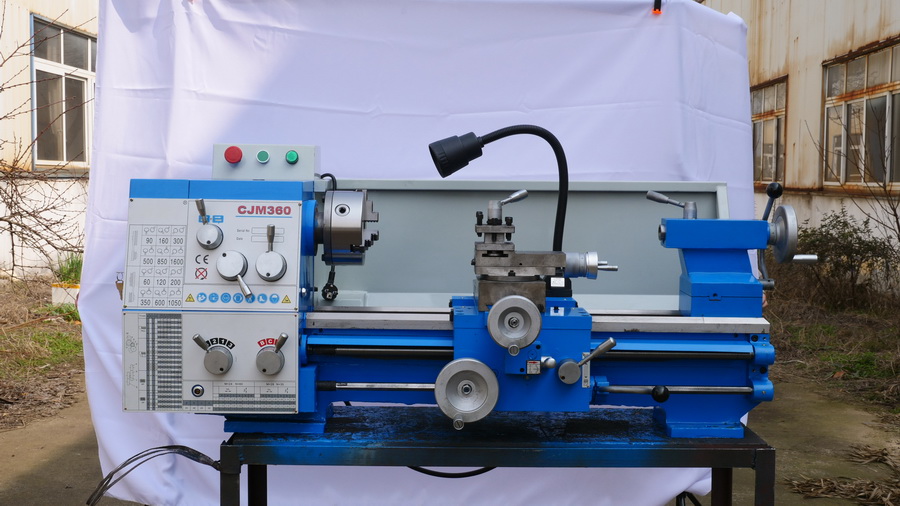

CJM360機床

CJM360機床主要特點

◆ 主軸箱全齒輪傳動

◆ 12級變速進給箱、涵蓋常用螺紋螺距

◆ 縱橫向自動進給，采用互鎖機構，安全性好

◆ 兩山兩矩加寬導軌，高頻淬火，剛性強

◆ 斜塞鐵式刀架拖板；尾座凸輪鎖緊；工業機床操縱桿

型     號

CJM360/750

床身上最大工件回轉直徑

360mm

最大工件長度

750mm

中拖板上最大工件回轉直徑

200 mm

主軸通孔直徑

38mm&40.5mm

主軸錐孔

MT.5#

刀架最大橫向行程

180mm

小刀架最大縱向行程

100mm

加工公制螺紋種數

22

加工公制螺紋螺距范圍

0.20～7mm

加工英制螺紋種數

45

加工英制螺紋螺距范圍

21/2～48 1/n″

加工模數螺紋種數

21

加工模數螺紋螺距范圍

0.20～3.5mm

加工徑節螺紋種數

31

加工徑節螺紋螺距范圍

8～120 1/n″

主軸每轉刀架的縱向進給量

0.10～1.40mm/r

主軸每轉刀架的橫向進給量

0.045～0.60mm/r

尾架套筒的最大移動量

80mm

尾座套筒錐孔

MT.3#

主軸轉速級數

12

主軸轉速范圍

60～1600r/mim

電     機

1100W 380V 50HZ

凈     重

430㎏

毛     重

490㎏

外形尺寸 (長×寬×高)

1550×685×530

包裝尺寸 (長×寬×高)

1620×760×730

隨機附件

規     格

選購附件

三爪卡盤

φ160

油盤

底柜

呆頂尖

MT3#，MT5#

中心架

跟刀架

刀架扳手


四爪單動卡盤

過渡盤

內六角扳手

4、5、6

花盤

亂扣盤

雙頭呆扳手

12-14，17-19

交換掛輪

活絡頂尖

卡盤扳手


冷卻系統

兩軸光柵尺

皮帶



A型800

快換刀架（美式歐式）



CJM360機床主要特點

◆ 主軸箱全齒輪傳動

◆ 12級變速進給箱、涵蓋常用螺紋螺距

◆ 縱橫向自動進給，采用互鎖機構，安全性好

◆ 兩山兩矩加寬導軌，高頻淬火，剛性強

◆ 斜塞鐵式刀架拖板；尾座凸輪鎖緊；工業機床操縱桿



溫馨提示：

1.本公司產品會持續改進與更新，如有變更，恕不另行通知；

2.因機床配置要求不同，產品圖片與實物可能會有區別，以實物機床為準。
